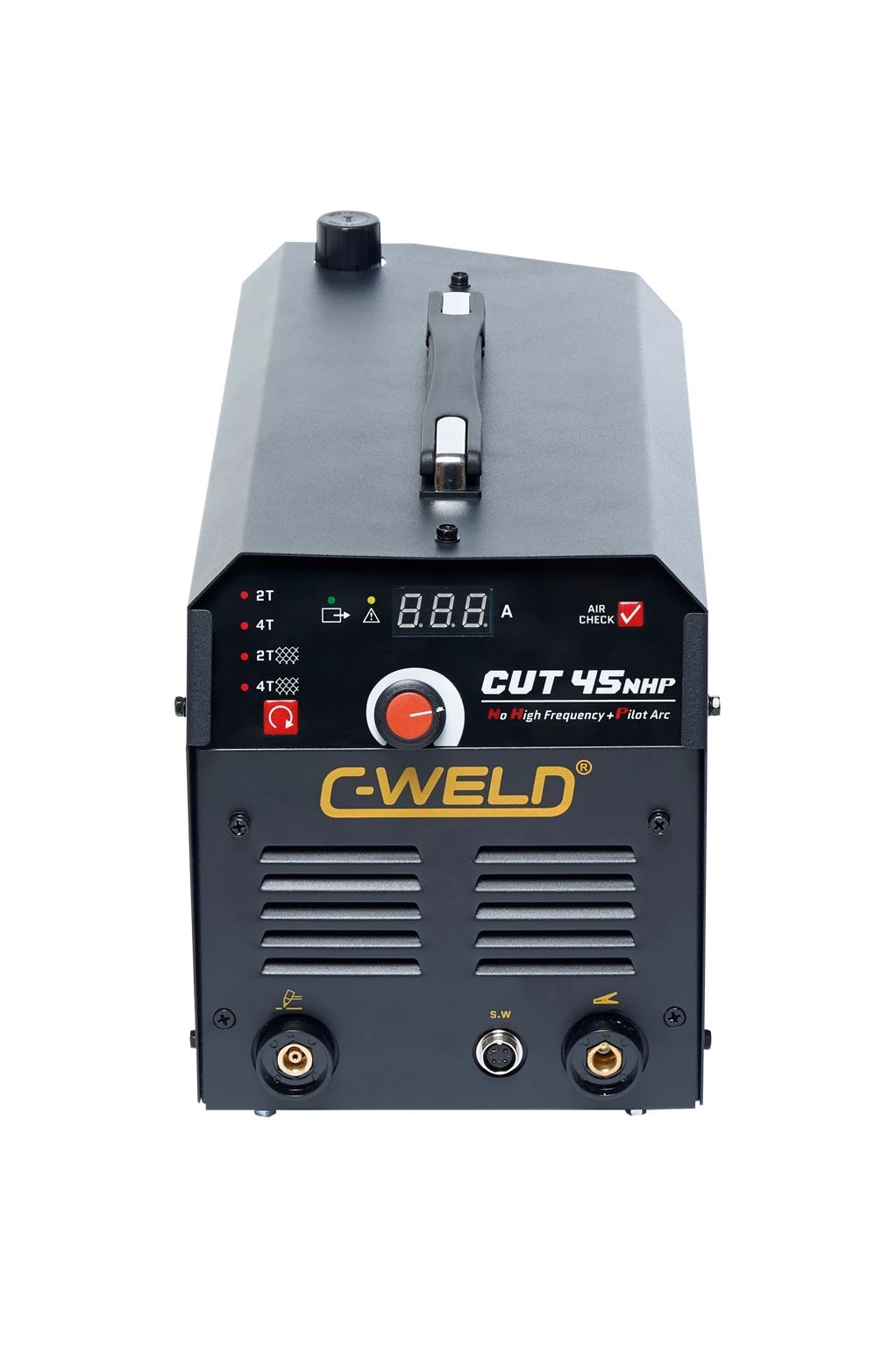

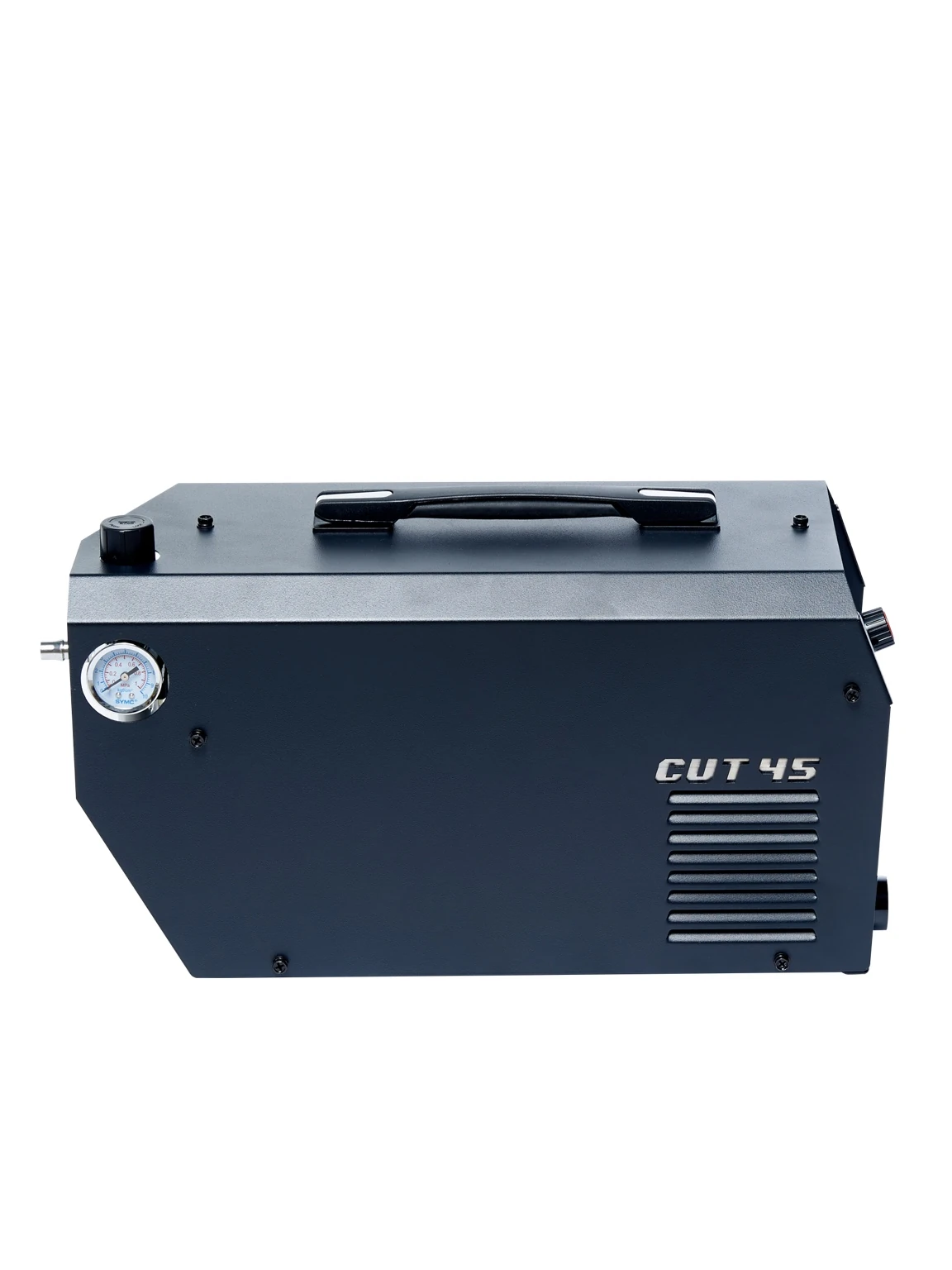

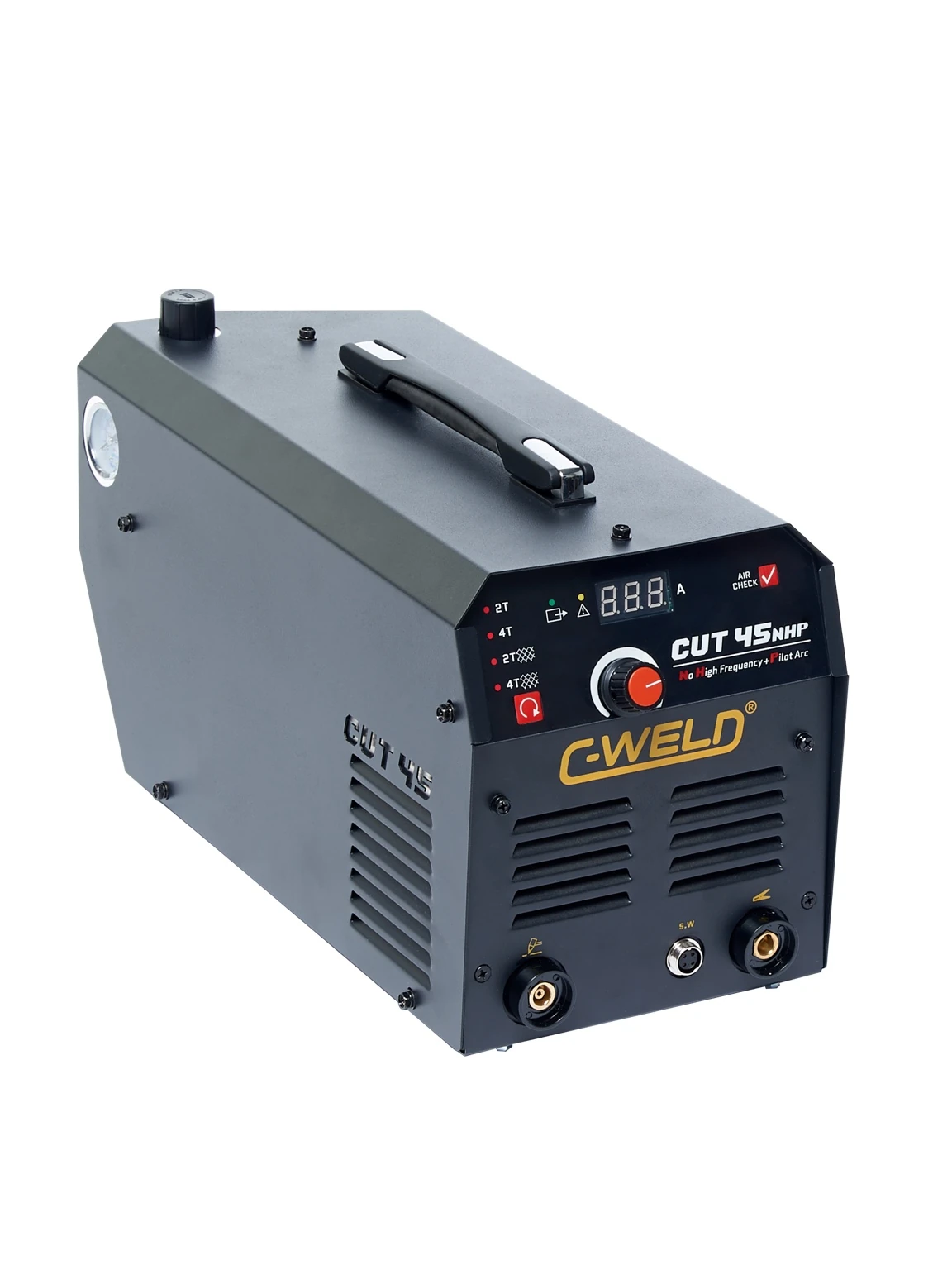

Плазморез C-WELD CUT45 NHP с пилотной дугой и поджигом без высокой частоты

Профессиональная воздушно-плазменная резка

C-WELD CUT45 NHP - инверторный аппарат воздушно-плазменной резки с максимальным током 45 А, разработанный для производственных предприятий, металлообрабатывающих мастерских, ремонтных служб, автосервисов и монтажных организаций.

Главное отличие модели — система возбуждения дуги NHP, No High Frequency. Для запуска плазменной дуги не используется высокочастотный генератор, поэтому аппарат создает меньше электромагнитных помех и лучше подходит для работы в помещениях, насыщенных современной электроникой и промышленным оборудованием.

Пилотная дуга позволяет начинать рез без предварительной зачистки металла и уверенно работать по окрашенным, окисленным, загрязненным и сетчатым поверхностям.

Преимущества C-WELD CUT45 NHP

• Поджиг без высокой частоты NHP. Сниженный уровень электромагнитных помех по сравнению с традиционными аппаратами с HF-поджигом.
• Пилотная дуга Pilot Arc. Уверенный запуск реза без непосредственного контакта сопла с чистой металлической поверхностью.
• Резка окрашенного и окисленного металла. Не требуется тщательно зачищать каждую точку начала реза.
• Специальный режим Mesh. Стабильная работа при резке сетки, перфорированного и просечно-вытяжного листа.
• Режимы 2T и 4T. Удобное управление как при коротких операциях, так и при продолжительной резке.
• Проверка подачи воздуха Gas Check. Настройка давления и проверка воздушной системы без зажигания режущей дуги.
• Точная регулировка тока. Цифровой дисплей позволяет контролировать установленный ток резки.
• Высокая продолжительность включения. ПВ 40% при токе 45 А и 100% при токе 31 А.
• Полезная комплектация. В комплект входят плазменный резак, фильтр-регулятор, газовый шланг и стартовый набор расходных элементов.

Поджиг NHP без высокочастотного генератора

В традиционных плазморезах для возбуждения дуги часто применяется высокочастотный импульс. Такой способ обеспечивает быстрый запуск, но может создавать электромагнитные помехи для расположенного поблизости электронного оборудования.

В C-WELD CUT45 NHP дуга возбуждается без высокочастотного генератора. Это делает аппарат более подходящим для современных производственных помещений, ремонтных зон и автосервисов, где рядом могут находиться компьютеры, диагностические стенды, контроллеры, измерительные приборы и электронные системы автомобилей.

Важно: отсутствие высокочастотного поджига снижает уровень помех, но не отменяет требований к заземлению, правильной прокладке кабелей и электромагнитной совместимости оборудования.

Пилотная дуга - уверенный запуск без зачистки поверхности

Пилотная дуга формируется внутри плазмотрона и позволяет начать рез до установления полноценного электрического контакта с поверхностью заготовки.

Это особенно удобно при работе с:

• окрашенным металлом;
• ржавыми и окисленными поверхностями;
• оцинкованным листом;
• сеткой и решетчатыми конструкциями;
• перфорированным и просечно-вытяжным листом;
• заготовками с технологическими загрязнениями.

Оператору не требуется каждый раз касаться соплом чистого металла или предварительно зачищать точку начала реза. Это ускоряет подготовку и снижает риск повреждения расходных элементов.

Специальный режим резки сетчатых материалов

При обычной плазменной резке дуга может прерываться каждый раз, когда плазмотрон проходит над отверстием или разрывом в материале. На сетке, перфорированном листе или решетке это приводит к частым повторным запускам и замедляет работу.

В режиме Mesh система поддерживает готовность пилотной дуги между отдельными участками металла. После прохождения разрыва режущая дуга восстанавливается без необходимости каждый раз заново нажимать кнопку горелки.

Режим подходит для:

• сварной металлической сетки;
• просечно-вытяжного листа;
• перфорированного металла;
• решеток и ограждений;
• конструкций с большим количеством отверстий и разрывов.

Режимы управления 2T и 4T

Режим 2T

Резка выполняется, пока оператор удерживает кнопку плазмотрона. После отпускания кнопки дуга отключается. Режим удобен для коротких резов, подрезки деталей, выполнения отверстий и частого чередования отдельных операций.

Режим 4T

После запуска резки оператор может отпустить кнопку плазмотрона - процесс продолжится автоматически. Для завершения реза кнопку необходимо нажать повторно. Это снижает нагрузку на кисть и делает продолжительную резку более комфортной.

Для каждого способа управления предусмотрен отдельный вариант работы с сетчатыми материалами.

Проверка подачи воздуха без выполнения резки

Функция Gas Check позволяет включить подачу воздуха без возбуждения режущей дуги. Оператор может заранее проверить подключение компрессора, герметичность соединений и настроить необходимое давление.

Проверка воздуха без зажигания дуги помогает:

• точнее установить рабочее давление;
• не расходовать ресурс электрода и сопла во время настройки;
• своевременно обнаружить утечки воздуха;
• проверить работу фильтра-регулятора и компрессора.

Какие материалы можно резать

C-WELD CUT45 NHP предназначен для резки электропроводящих металлов и сплавов:

• углеродистой и конструкционной стали;
• нержавеющей стали;
• оцинкованной стали;
• алюминия и его сплавов;
• меди;
• латуни;
• других электропроводящих металлических материалов.

Аппарат не предназначен для резки дерева, пластика, стекла, камня и других неэлектропроводящих материалов.

Области применения

• производство металлоконструкций;
• металлообрабатывающие мастерские;
• автосервисы и кузовной ремонт;
• ремонтные и эксплуатационные службы;
• монтаж и демонтаж металлических конструкций;
• ЖКХ и коммунальные предприятия;
• сельскохозяйственные и транспортные предприятия;
• небольшие серийные производства;
• учебные и производственные мастерские.

Рабочая и максимальная толщина резки

При выборе плазмореза важно различать рабочую и максимальную толщину резки.

Рабочая толщина — это диапазон, в котором аппарат обеспечивает приемлемую скорость, устойчивую дугу и качественную кромку при регулярной эксплуатации. Максимальная толщина показывает предельную возможность разделения металла и не означает, что на такой толщине будут обеспечены высокая скорость и чистовая кромка.

Фактическое качество реза зависит от:

• марки и толщины металла;
• установленного тока;
• скорости перемещения плазмотрона;
• давления и расхода воздуха;
• состояния электрода и сопла;
• качества электрического контакта зажима массы;
• стабильности питающей сети.

Требования к сжатому воздуху

Для работы C-WELD CUT45 NHP необходим внешний источник сжатого воздуха. Рекомендуемое рабочее давление составляет около 0,4 МПа, допустимый рабочий диапазон - 0,3–0,5 МПа.

Воздух должен быть чистым, сухим и не содержать масла. Влага и масляный аэрозоль ухудшают стабильность дуги, снижают качество реза и ускоряют износ электрода и сопла.

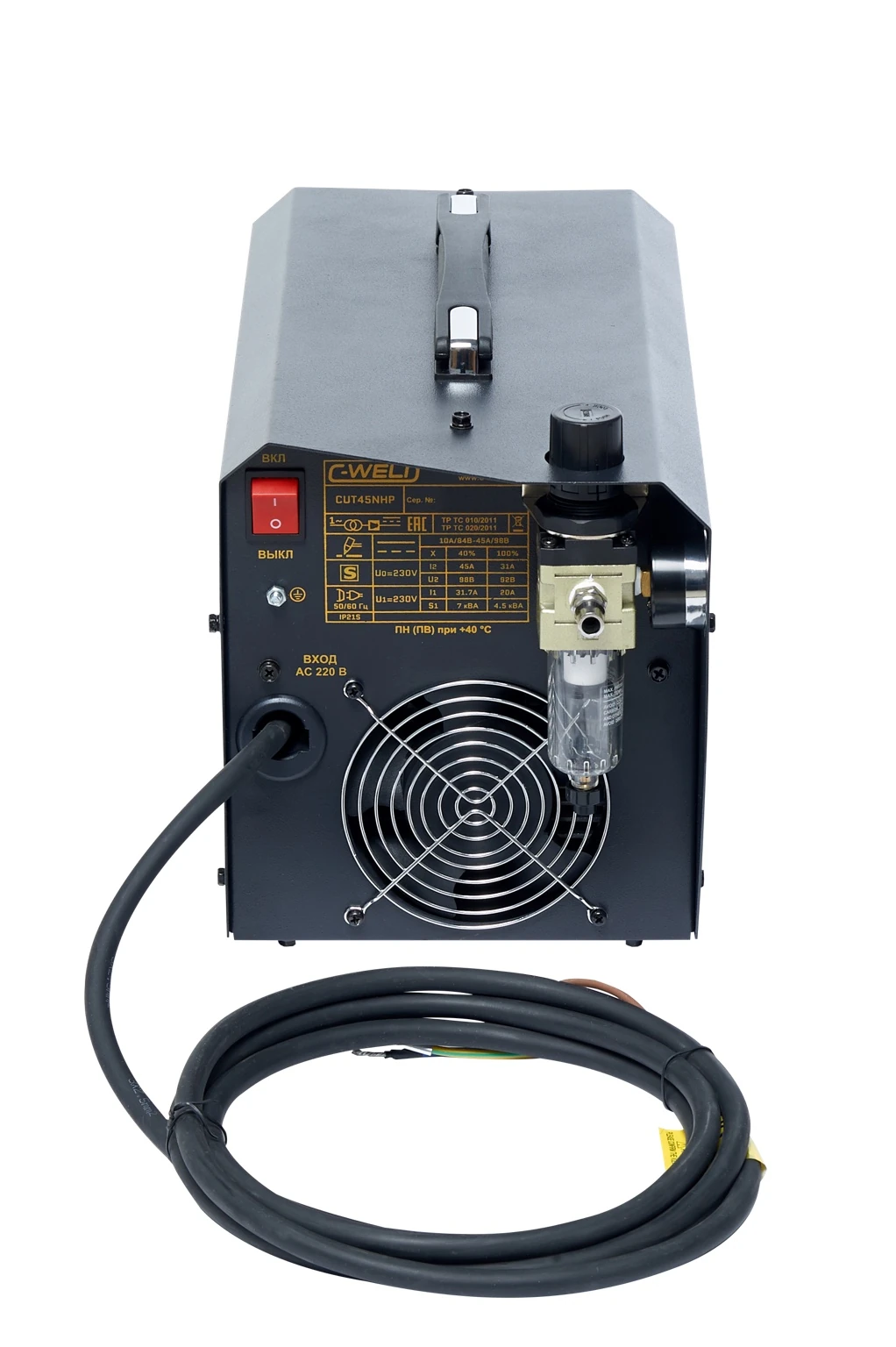

Входящий в комплект фильтр-регулятор предназначен прежде всего для настройки давления. Для регулярной производственной эксплуатации рекомендуется дополнительно использовать полноценный фильтр-осушитель сжатого воздуха.

Продуманное охлаждение плазмотрона

После завершения резки воздух продолжает поступать через плазмотрон примерно 40 секунд. Постпродувка охлаждает горелку и расходные элементы, уменьшая тепловую нагрузку.

После завершения резки воздух продолжает поступать через плазмотрон примерно 40 секунд. Постпродувка охлаждает горелку и расходные элементы, уменьшая тепловую нагрузку.

Не рекомендуется отключать питание аппарата сразу после завершения реза. Следует дождаться окончания цикла постпродувки.

Рекомендации для качественного реза

• Используйте сухой и очищенный сжатый воздух.
• Надежно закрепляйте зажим массы на очищенном участке заготовки.
• Держите плазмотрон преимущественно перпендикулярно поверхности.
• При прожигании металла из центра начинайте под углом и постепенно выравнивайте горелку.
• Подбирайте скорость так, чтобы дуга полностью проходила через металл.
• Не допускайте длительного горения пилотной дуги в воздухе без выполнения резки.
• Своевременно заменяйте изношенные сопла и электроды.

Технические характеристики

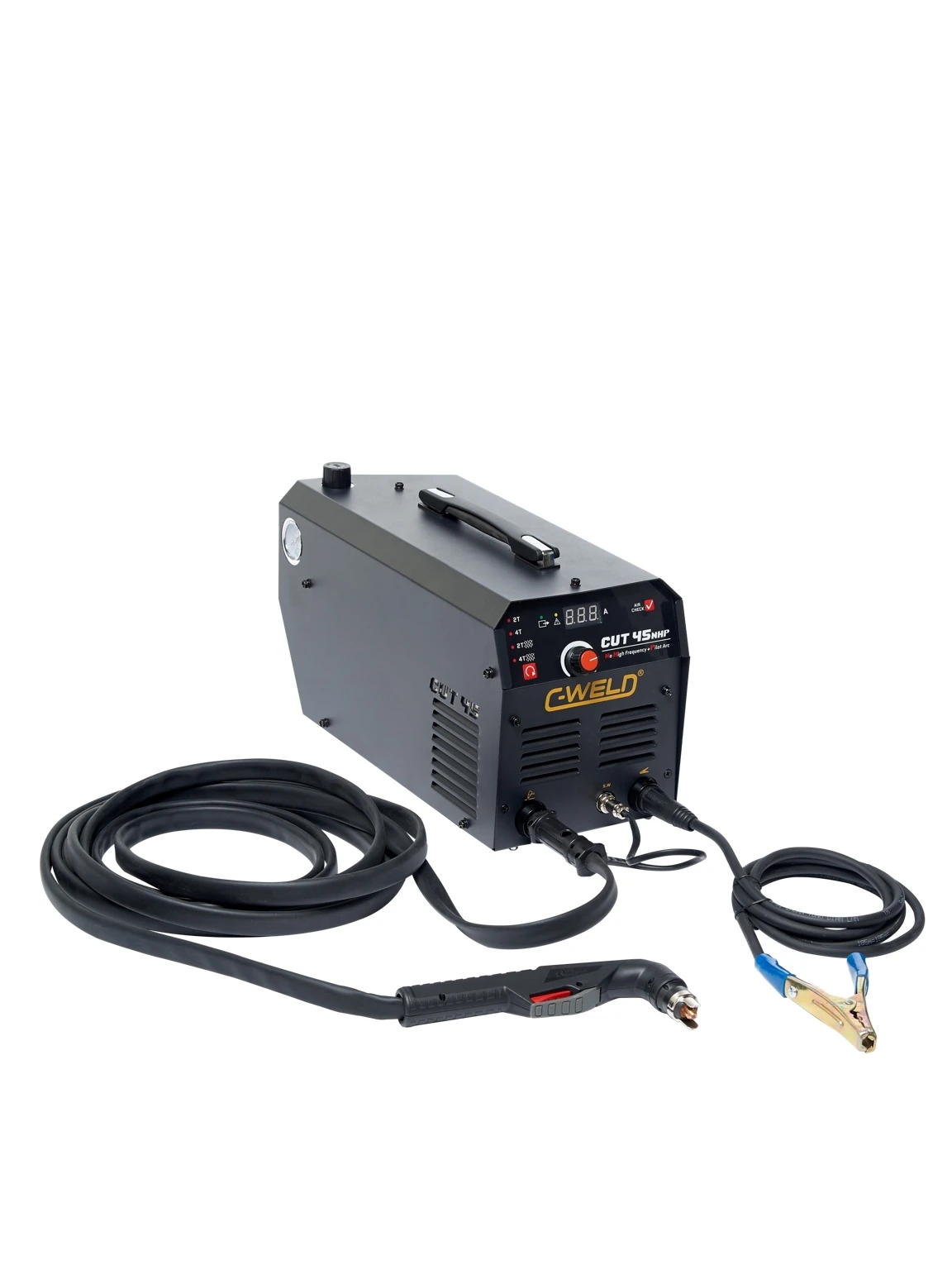

Комплектация

• аппарат воздушно-плазменной резки C-WELD CUT45 NHP — 1 шт.;
• плазменный резак серии CUT31 — 1 шт.;
• зажим массы с кабелем — 1 шт.;
• фильтр-регулятор сжатого воздуха — 1 шт.;
• газовый шланг — 1 шт.;
• электроды и сопла — стартовый комплект;
• защитная насадка — 1 шт.;
• диффузор — 1 шт.;
• комплект крепежных хомутов;
• паспорт и руководство по эксплуатации.

Производитель сохраняет право изменять комплектацию и отдельные характеристики изделия без ухудшения его функциональных и качественных показателей. Перед заказом уточняйте актуальную комплектацию.

Почему C-WELD CUT45 NHP подходит для профессионального применения

Это не просто компактный аппарат с током 45 А. C-WELD CUT45 NHP объединяет пилотную дугу, поджиг без высокочастотного генератора, отдельные режимы для сетчатых материалов, управление 2T/4T и функцию проверки воздуха.

Такое сочетание делает аппарат универсальным решением для предприятий, которым важны стабильный запуск, удобство оператора, работа с различными поверхностями и сниженный уровень электромагнитных помех.
